WPRS_150_01

WPRS 150

Declaration of conformity

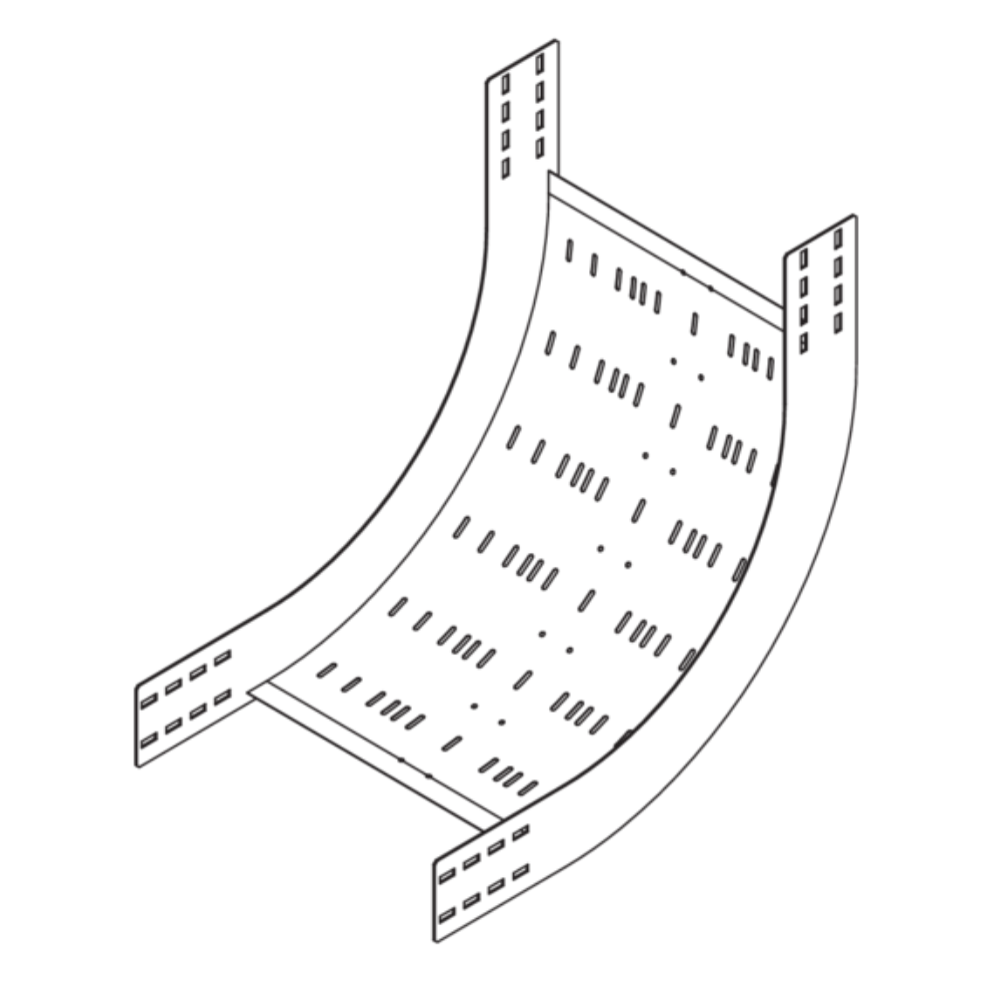

Łuk pionowy wewnętrzny samonośnego korytka kablowego, wysokość=150 mm.

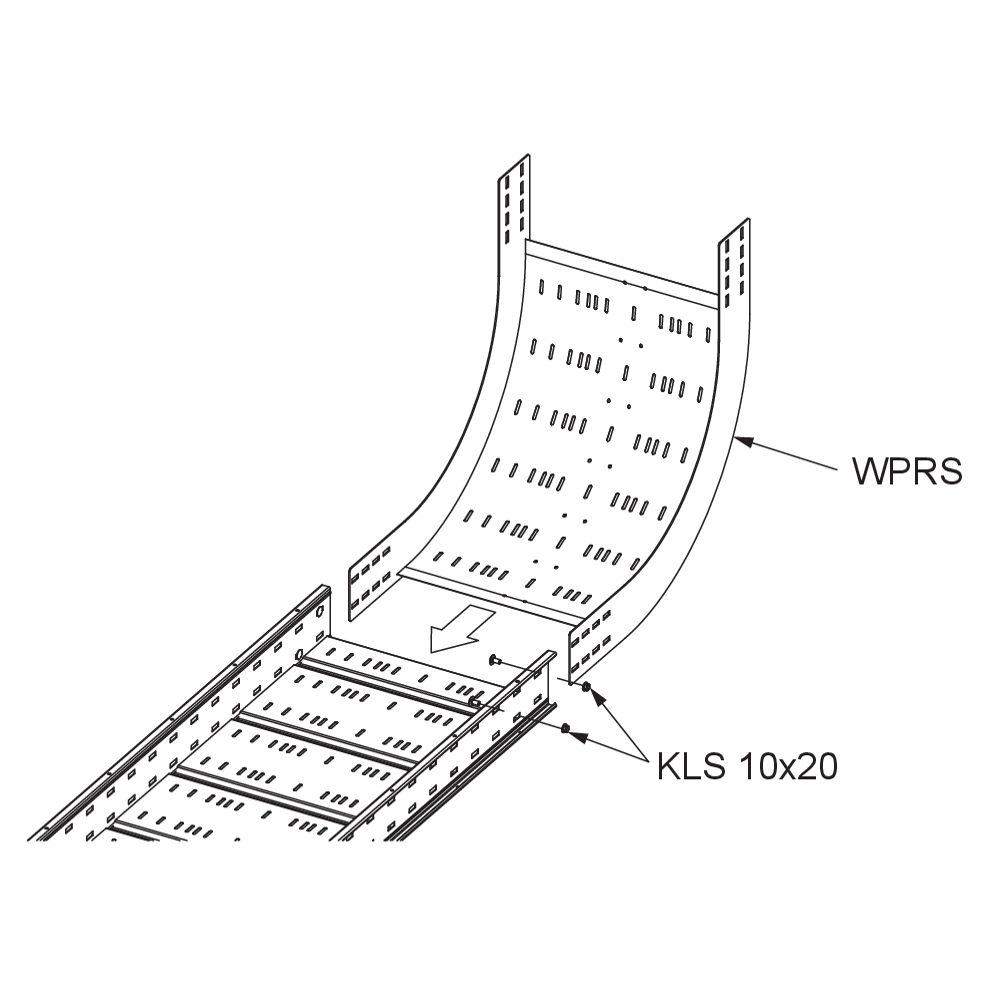

Łuk pionowy wewnętrzny samonośnego korytka kablowego, WPRS 150 ze zintegrowanymi łącznikami umożliwia zmianę kierunku prowadzenia trasy kablowej w pionie o 90°. Jest on przeznaczony dla korytek kablowych o dużej odległości pomiędzy punktami podparcia o wysokości wzdłużnicy 150 mm i szerokości od 200 do 600 mm. Łuk jest wsuwany w korytko, a następnie skręcany śrubami. Kolejny odcinek koryta jest montowany bezpośrednio na łuku. Element posiada promień gięcia wynoszący 576 mm..
Elementy foremne muszą być podparte ze wszystkich stron.
.

Hot-dip galvanized, according to BS 729 (EN ISO 1461)

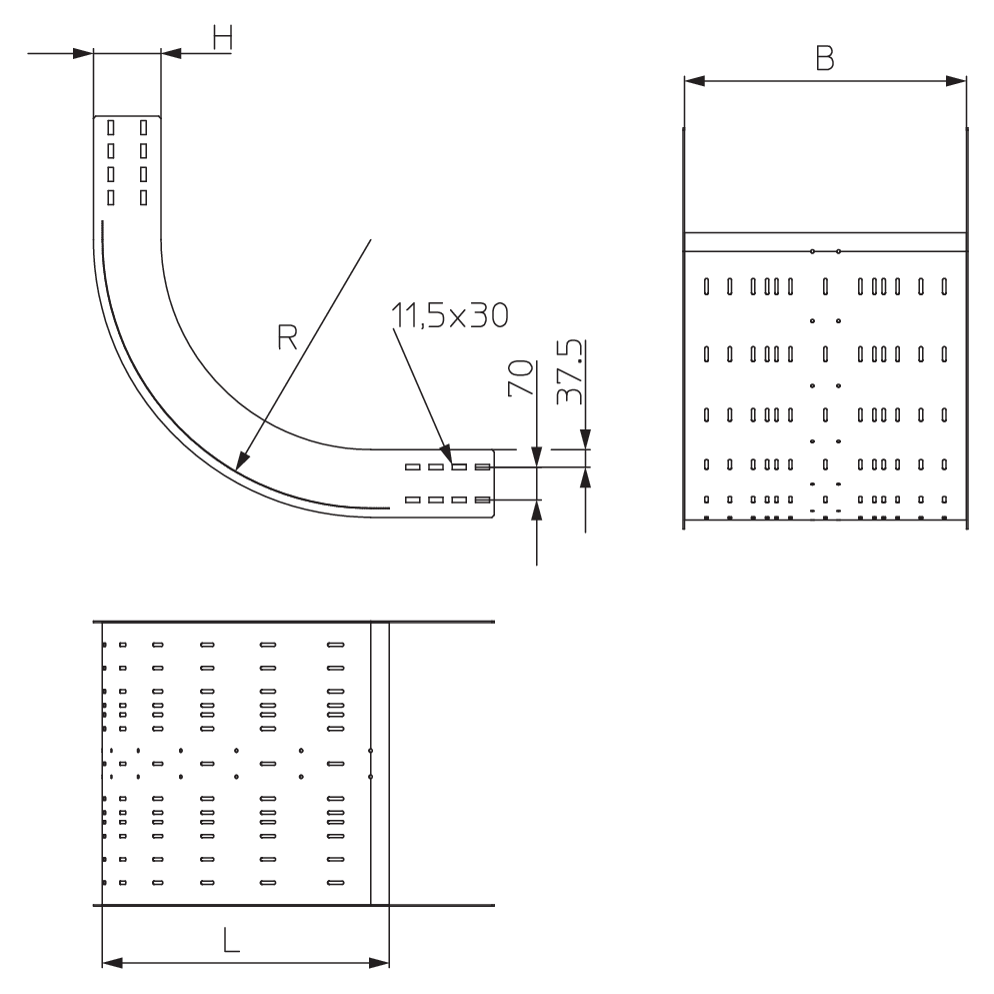

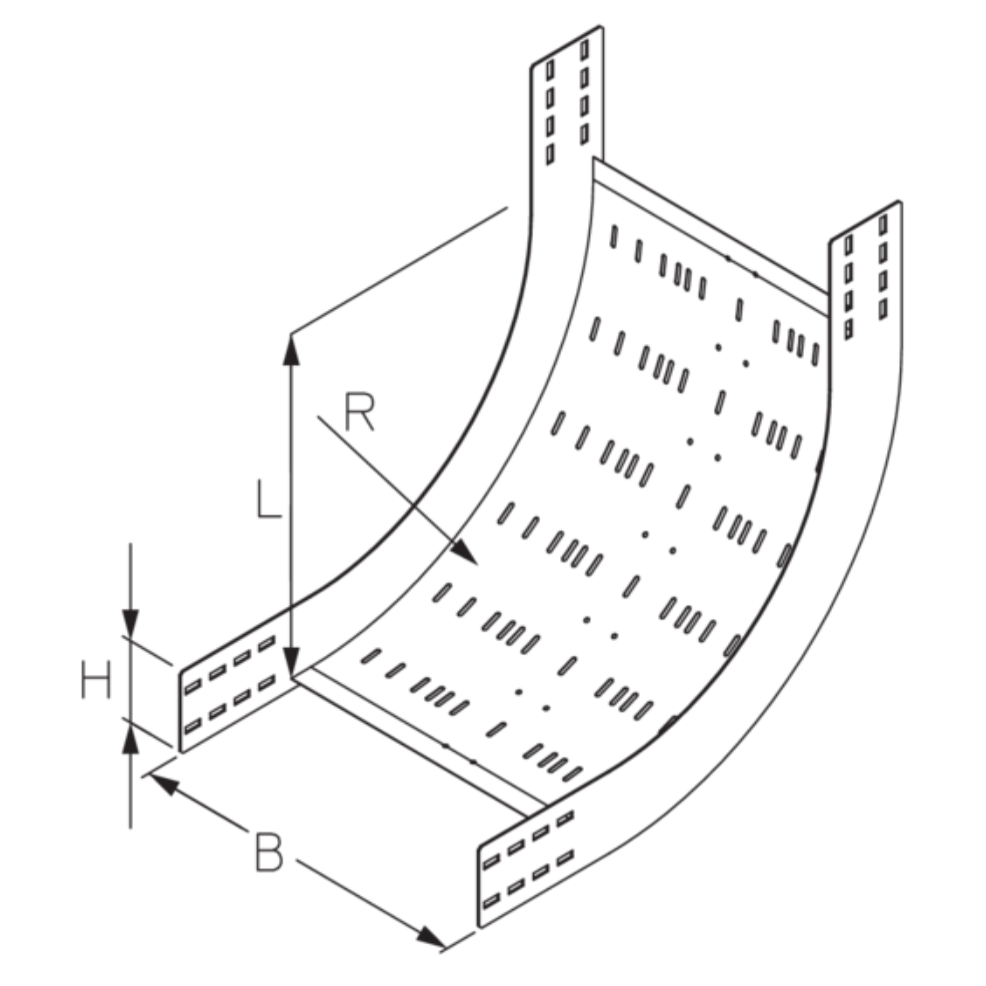

Name H[mm] B[mm] L[mm] R[mm] G[kg]
WPRS 150-20F
150
200
616
576
11,800
− +
WPRS 150-30F
150
300
616
576
12,580
− +
WPRS 150-40F
150
400
616
576
13,390
− +
WPRS 150-50F
150
500
616
576
14,190
− +
WPRS 150-60F
150
600
616
576
15,000
− +

Stainless steel, according to ASTM 304 / BS 304 S 3

Name H[mm] B[mm] L[mm] R[mm] G[kg]
WPRS 150-20E
150
200
616
576
11,108
− +
WPRS 150-30E
150
300
616
576
11,838
− +
WPRS 150-40E
150
400
616
576
12,598
− +
WPRS 150-50E
150
500
616
576
13,348
− +
WPRS 150-60E
150
600
616
576
14,108
− +
